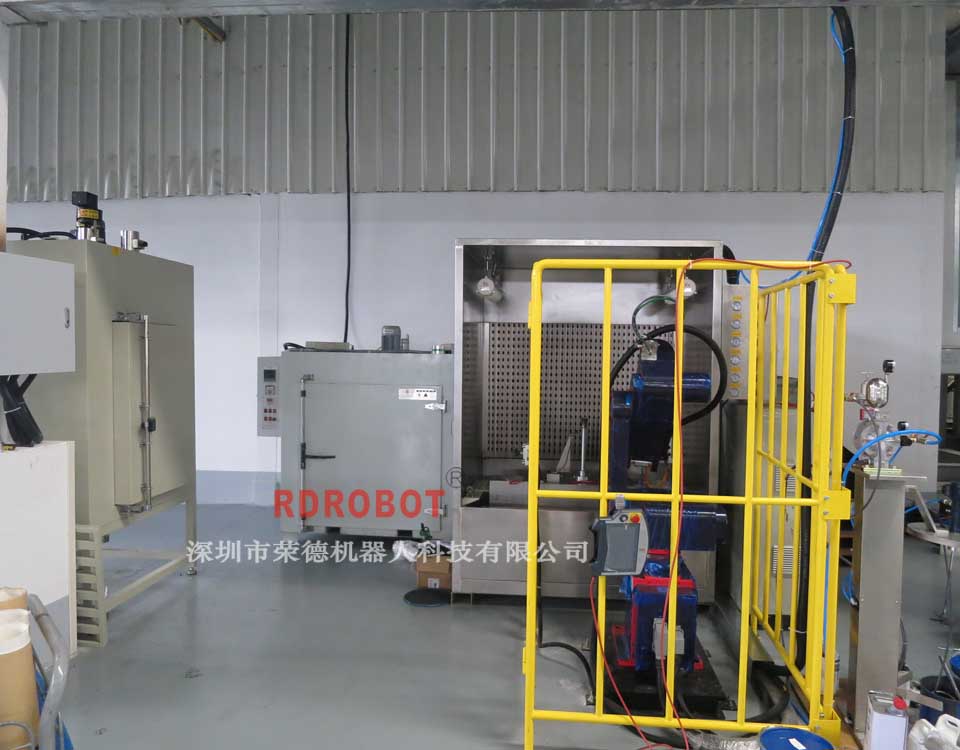

榮德防爆噴涂機器人適合定子涂覆，轉子噴涂，鐵芯涂裝,馬達噴涂

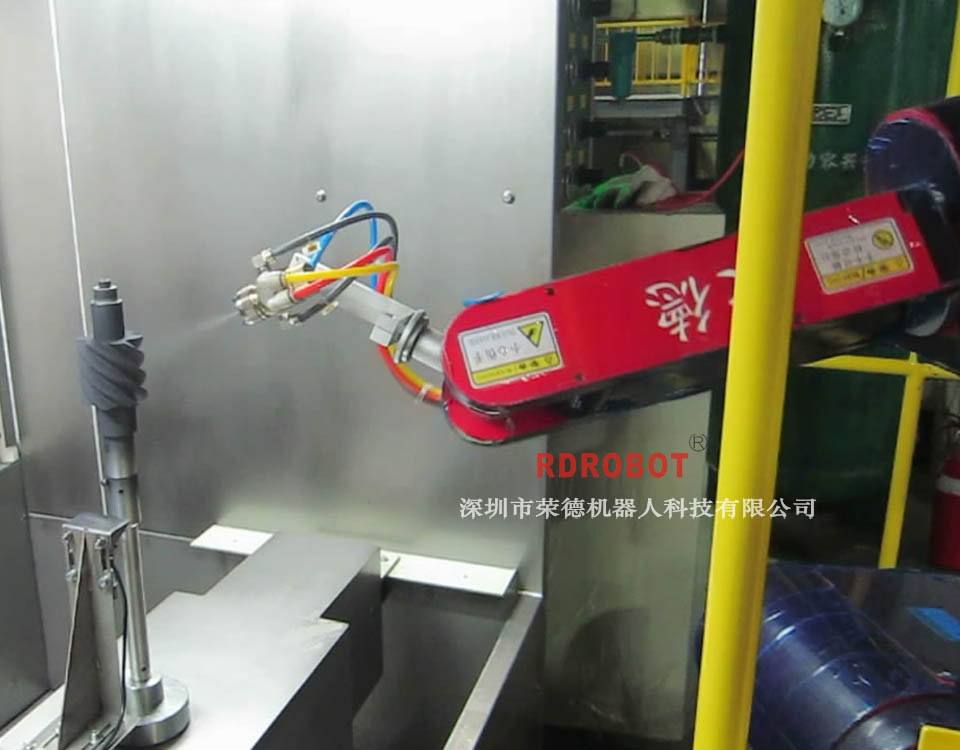

1.RDPT01噴涂機器人：內置節油程序，比同類設備節省油漆。機器人仿形噴涂軌跡精確，噴涂均勻性好。機器人體積小，工作范圍大，速度快，精度高，特別合適中小零件的噴涂，可與轉臺、滑臺輸送鏈系統等輔助設備集成作業。柔性大，可實現內表面和外表面的噴涂提高噴涂質量和材質利用率。
2.機器人底座：一型機器人底坐規格尺寸：L800*W500mm
3.產品自轉部分：規格尺寸：L500*W500*H600mm。可90度分度定位或360度連續旋轉。
4.噴涂及供油部分：涂料粘度＜25S（巖田二號量杯），涂料適用于油管輸送。自動調節霧化，噴幅大小及油量大小。
供油部分：隔膜泵浦、供漆壓力減壓閥、漆寶氣動攪拌器。

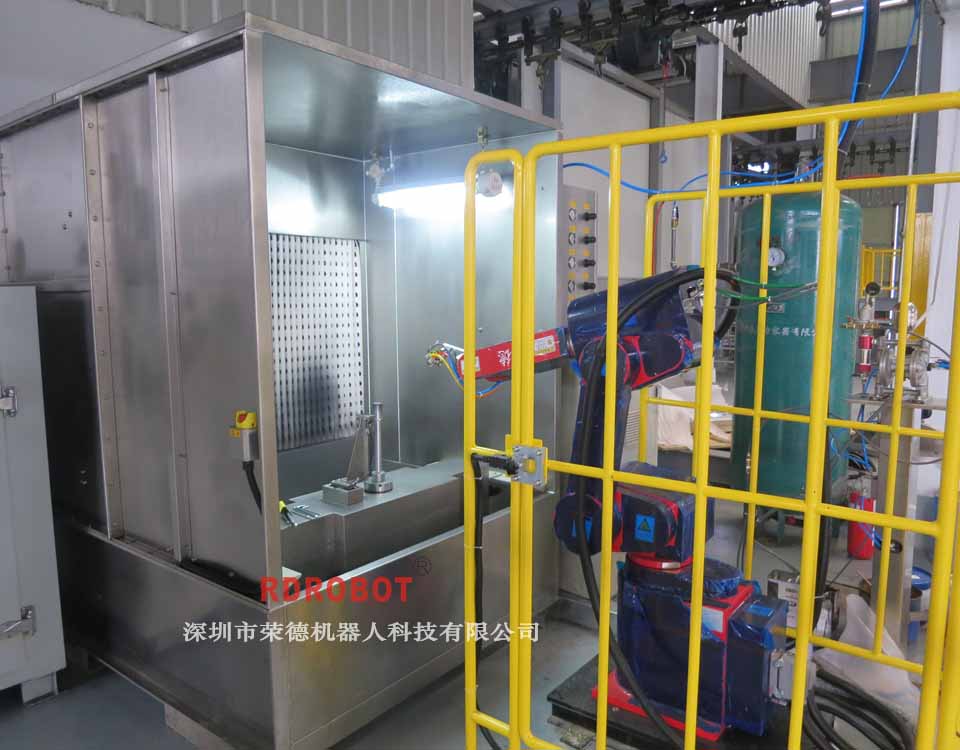

5.干式噴漆柜：外型尺寸L1800*W1500*H2000mm，采用過濾棉，可快速更換。
離心式風機，結構緊湊且風葉可隨馬達打開，此設計主要優勢是易于清理葉輪上所沾油漆、粉末等雜物，置于水柜上或樓頂。
6.升降檢測機構：升降采用氣缸、檢測采用光眼，檢測產品定位后機器人開始噴涂
7.精密柜式烤箱：自動恒溫，連續可調，采用集中加熱箱方式，便于維修，空爐升溫時間30分鐘。
8.電氣控制：交流接觸器、熱繼電器，空氣開關，電壓表、電流表等。
|
型號 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
|
RDPT0105普通型 |
RDPT0110加強型 |
||||||
|
自由度 |
6軸 |
6軸 |
6軸 |
6軸 |
|||
|
工作范圍 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
|
手腕類型 |
連接手腕 |
連接手腕 |
中空手腕 |
中空手腕 |
|||
|
最大負載能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
|
最大直線補償速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
|
重復定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
|
運轉性能 |
最大行程 |
JT1 |
旋轉 |
±170° |
±170° |
±145° |
±145° |
|
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
|
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
|
JT4 |
旋轉1 |
±360° |
±360° |
±720° |
±720° |
||
|
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
|
JT6 |
旋轉2 |
±720° |
±720° |
±410° |
±410° |
||
|
重量 |
210KG |
220kg |
460kg |
590kg |
|||
|
本體顏色 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
|||
一、榮德有23年非標設備定做專業經驗
二、榮德是35家五百強企業指定供應商
三、榮德通過了國家高新技術企業認定
四、榮德通過了國際質量管理體系認證
五、榮德?lián)碛腥囗?xiàng)國家授權專利
六、與高校合作共建了產學研基地
七、榮德噴涂機器人是科技部立項的噴涂機器人技術
八、榮德建立了700多平方噴涂實驗室提供免費打樣
